Service flow метрики

При выборе сервиса в рамках потока сервисов путь к нему — начиная с сервиса, запустившего поток — подсвечивается синим цветом (см. изображение ниже). Кроме того, стрелки, образующие путь, снабжены метриками.

Помимо влияния времени ответа, вы также можете просмотреть среднее время ответа и количество запросов, инициированных каждым сервисом, включенным в поток обслуживания. Просто выберите сервис, чтобы развернуть его. После выбора вы сможете просмотреть дополнительные сведения, такие как среднее время, затраченное на вызываемые сервисы, и количество неудачных запросов (см. изображение выше, внизу справа).

Для каждого сервиса также отображается вклад времени отклика, который рассчитывается по следующей формуле:

Разница в значениях Отображаемое значение вклада времени отклика может отличаться от фактического математического результата, поскольку расчеты основаны на исходных данных и затем округляются.

В приведенном выше примере схемы обслуживания они обозначены следующим образом:

• 1 — Среднее время ответа сервиса
• 2 — Процент запросов

Процент запросов, обращающихся к целевому сервису, среди всех запросов, инициированных этим сервисом.

• 3 — Запросы по конкретному запросу

Среднее количество запросов в целевой сервис, включенных в каждый запрос.

• 4 — Среднее общее время отклика

Предположим, что в вашем алгоритме работы сервиса указаны следующие значения запроса:

• Среднее время отклика = 134ms
• Процент запросов = 6%
• Количество запросов по запросу = 1.7

так:

• Вклад времени отклика = (Среднее время отклика) × (Процент запросов) × (Количество запросов на запрос)
• Вклад времени отклика = 134× 0.06×1.7

В этом случае вклад времени отклика равен 14%

Если вы выберете Фильтровать потоки сервисов для сервиса, представление отфильтруется, отображая только запросы, которые обращаются к этому сервису. Процент обращений в этом случае увеличится до 100%. Этот набор запросов является подмножеством того, что вы анализируете, и, поскольку он вносит вклад в каждый запрос в этом новом представлении, его вклад будет выше.

Подробнуя информация в боковой панели «Поток обслуживания»

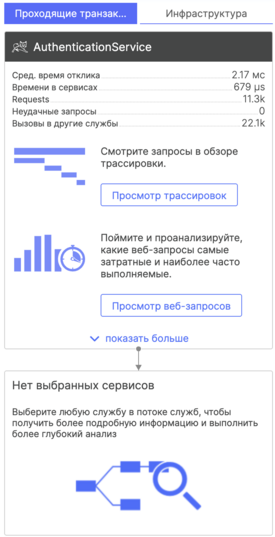

В правой части страницы Поток обслуживания находится панель с подробной информацией о запросах на обслуживание, которые запустили этот поток обслуживания (easyTravel Customer Frontend на изображении ниже), включая:

• Вкладка Проходящие транзакции.

На этой вкладке отображается пропускная способность сервиса и его производительность — время ответа, количество запросов и многое другое. Выберите Показать больше, чтобы просмотреть дополнительные параметры анализа. Анализ включает все запросы, исходящие от сервиса.

• Вкладка Инфраструктура.

На этой вкладке отображается информация о работе сервиса easyTravel Customer Frontend на двух хостах и ​​о распределении пропускной способности между ними. Выберите Применить в качестве фильтра, чтобы отфильтровать поток сервиса — будут отображаться только вызовы, исходящие с выбранного хоста.

При выборе сервиса в рамках процесса обслуживания в нижней части экрана отображается подробная информация о выбранном сервисе (на изображении ниже это easyTravel-Business).

• В верхней части экрана отображаются подробные сведения в контексте выбранном сервисе.

Количество запросов, инициированных easyTravel Customer Frontend и впоследствии совершенных по этому адресу easyTravel-Business, составляет 8490 из 127000. Выберите Применить в качестве фильтра, чтобы отобразить только запросы, инициированные по адресу easyTravel Customer Frontend и впоследствии совершенные по нему easyTravel-Business. Дополнительные параметры анализа также позволяют сосредоточиться на этих запросах.

• Между плитками отображается список всех промежуточных сервисов и/или прокси-серверов между easyTravel Customer Frontend и easyTravel-Business. Вы можете развернуть каждый раздел и просмотреть его подробности, выбрав его.
• В нижней части экрана отображается новая плитка с подробной информацией о запросах, easyTravel-Business совершенных из [адрес] easyTravel Customer Frontend. Дополнительные параметры анализа также позволяют сосредоточиться на этих запросах.
